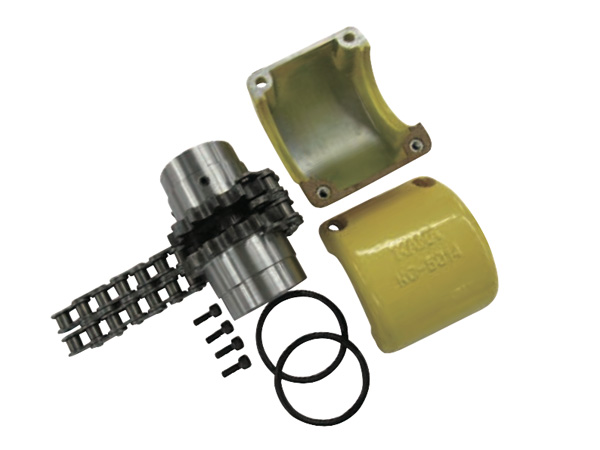

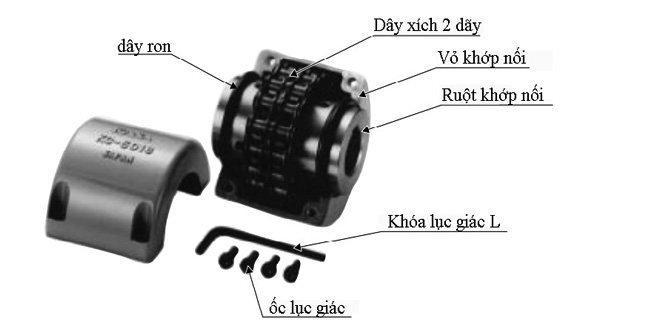

Khớp nối xích KANA bao gồm 1 vỏ khớp nối, 1 sợi xích 2 dãy và 2 bánh răng xích. Điều đặc biệt của bộ khớp nối KANA là đi kèm với vòng tròn cao su (O rings) giúp tránh bị rò rỉ nhớt.

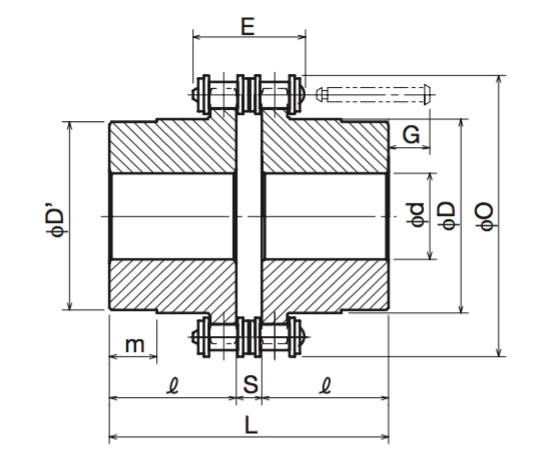

Loại khớp nối xích | Xích | Đường kính trục | Kích thước khớp nối | Khối lượng (kg) | |||||||||
Bước xích | E | Min | Max | O | D | D’ | M | L | l | S | G | ||
5014H | 15.875 | 39.9 | 16 (14) | 35 | 86 | 56 | 53 | 16 | 99.7 | 45 | 9.7 | 12 | 2.2 |

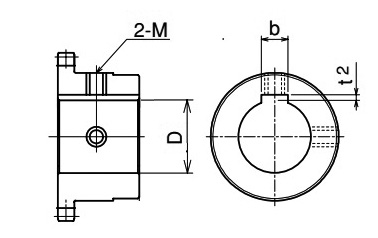

*** Gia công theo yêu cầu lỗ, then, taro cho khớp nối xích KC3012
- D: đường kính lỗ
- b, t2: bề rộng và sâu của chốt
- M: đường kính lỗ cấy ốc (taro)
