Nhông xích tiêu chuẩn ANSI là gì? ANSI (American National Standard Institute) là tiêu chuẩn Hoa Kỳ do viện tiêu chuẩn quốc gia Hoa Kỳ cấp. Nó được áp dụng trong rất nhiều lĩnh vực trong đó có nhông xích một trong sản phẩm phổ biến trong cơ khí.
Nhông xích là một chi tiết cơ khí dạng hình điã có răng hình lưỡi cưa, làm nhiệm vụ đảm bảo độ căng cho dây xích, là một bộ phận truyền lực không thể thiếu trên hộp giảm tốc, băng truyền, băng tải hay xích xe máy, xe đạp … và một số máy công nghiệp khác.
Các loại nhông tiêu chuẩn A,B,C:
Nhông nhóm A : là nhông hình dạng tấm đĩa phẳng có răng.
Nhông nhóm B : Là nhông liền khối ngoài đĩa xích còn bao gồm cùi trục một bên .

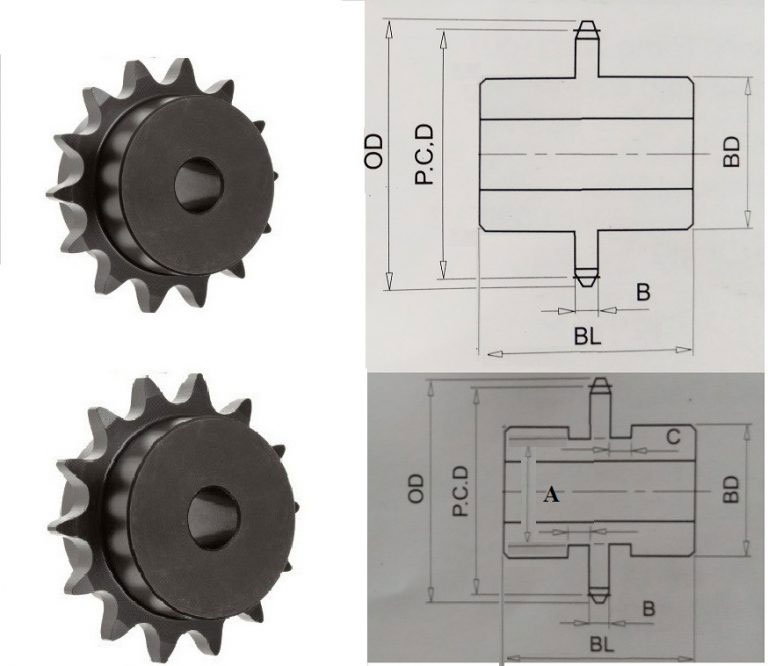

Nhông nhóm C: Là nhông liền khối ngoài đĩa xích còn bao gồm cùi trục hai trục 2 bên .

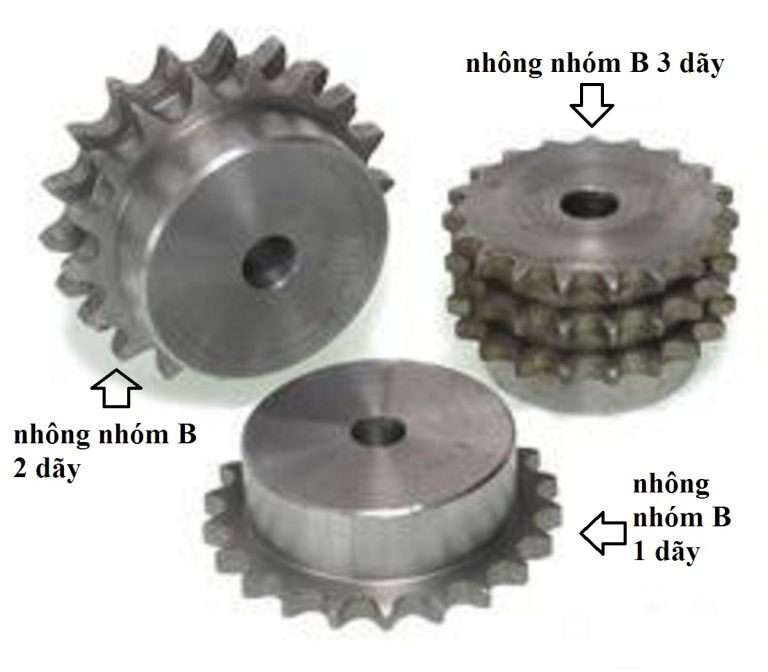

Trong các nhóm A,B,C còn chia theo nhóm nhỏ là các dãy xích loại nhông 1 dãy, nhông 2 dãy, nhông 3 dãy,4..
Ví dụ: Trong nhông nhóm B có nhông tiêu chuẩn B 1 dãy , nhông tiêu chuẩn B 2 dãy, nhông tiêu chuẩn B 3 dãy…
Ngoài ra, nhông xích còn được chia nhông xích kéo, nhông xích gạt, nhông xích bước đôi, nhông xích băng tải…

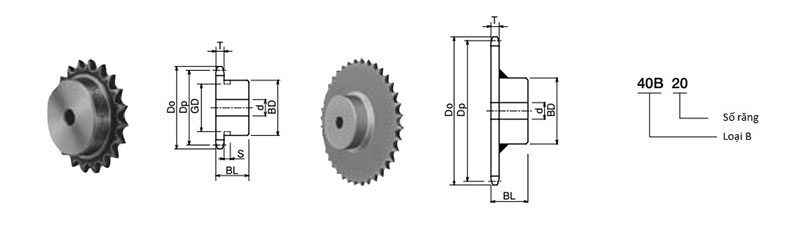

Các loại nhông xích hiện nay đều có kí hiệu thể hiện được loại nhông số răng và loại xích phù hợp với nó để người dùng có thể dễ dàng lựa chọn phù hợp với yêu cầu. Ví dụ: kí hiệu 35B20 trong đó: 35 thể hiện loại xích phù hợp với nhông đó, B cho biết nhông đó thuộc nhông nhóm B, 20 thể hiện số răng của nhông đó. Ngoài ra một số hãng sản xuất còn kí hiệu 35*20TB để thể hiện loại nhông 35 nhóm B và số răng 20.
Tuy nhiên, để lựa chọn loại nhông phù hợp với yêu cầu vẫn cần quan tâm các thông số như sau:
1, Nhông phù hợp với loại xích nào ví dụ xích 35 hay xích 40 …
2, Nhông thuộc loại nào loại A hay B hay loại C.
3, Số răng của nhông cần là bao nhiêu 10 hay 20…

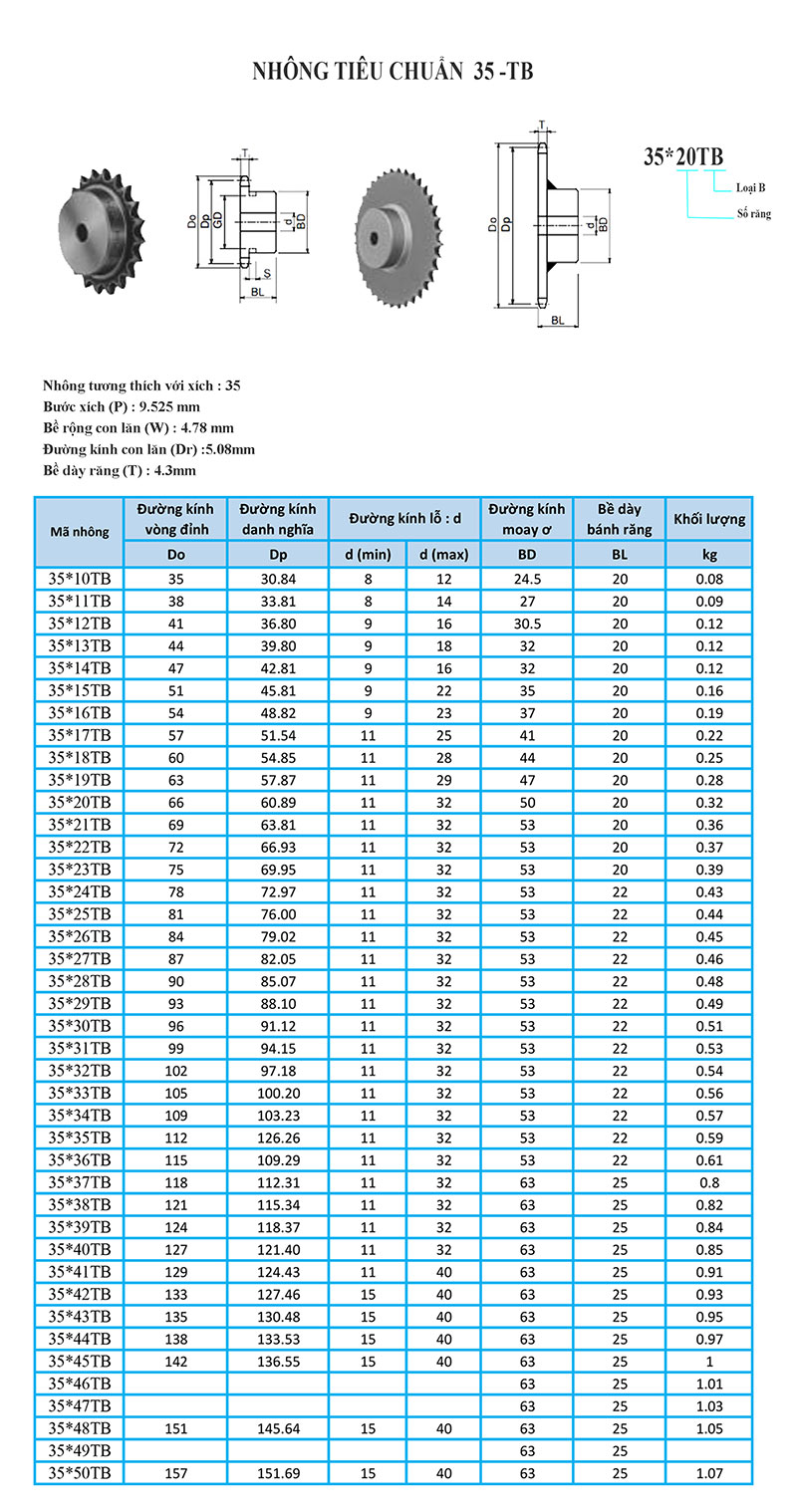

Nếu có kí hiệu của nhông đang cần thì hoàn toàn có thể tra được các thông số cần thiết dựa vào các bảng tiêu chuẩn.
Khi bộ nhông xích không có kí hiệu thì cần thiết phải có 3 thông số sau:
1, Bước xích P ( là khoảng cách giữa tâm 2 chốt xích gần nhau )
2, Độ rộng trong con lăn W
3, Đường kính con lăn R
Hoạt động của bộ nhông xích phụ thuộc vào sự ăn khớp giữa xích và đĩa nhông, vì vậy cần lựa chọn phù hợp để có hiệu quả công việc tốt nhất!
